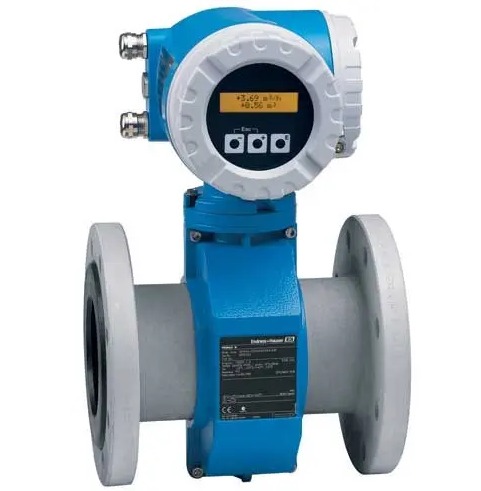

E+H 51W3F電磁流量計 DN350

E+H 51W3F電磁流量計 DN350

德國Endress+Hauser流量計分:
50/53W 50/53P 23P 51 W/P 10 H 10 P
10 W 適用于水和污水的流量測量
50/53H 適用于衛生、食品、飲料等行業中的流量測量
23H 兩線制，回路供電，適用于衛生、食品、飲料等行業中的流量測量
科氏力質量流量計
80/83A 80/83E 80/83F 80/83H 80/83I 80/83M 84A 84F 84M
渦街流量
72 73 氣體、蒸汽和液體的流量
RMC 621 用于氣體、液體和蒸汽的通用流量、能量計算儀
RMS 621 用于工業蒸汽和水的能量計算儀
超聲波流量
90/93 W/U/C 流量測量，用于飲用水，廢水和過程水
90/93W,93P 測量液體體積流量,應用于水處理行業及化工/石化行業
92 液體體積流量測量，帶捆綁式傳感器
90/93P 測量液體體積流量,適用于化工和過程應用
DMU 93 外部非接觸式流量測量，靈活-經濟-新穎

E+H 51W3F電磁流量計 DN350

電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用*磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較時，*磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。

測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。

襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
