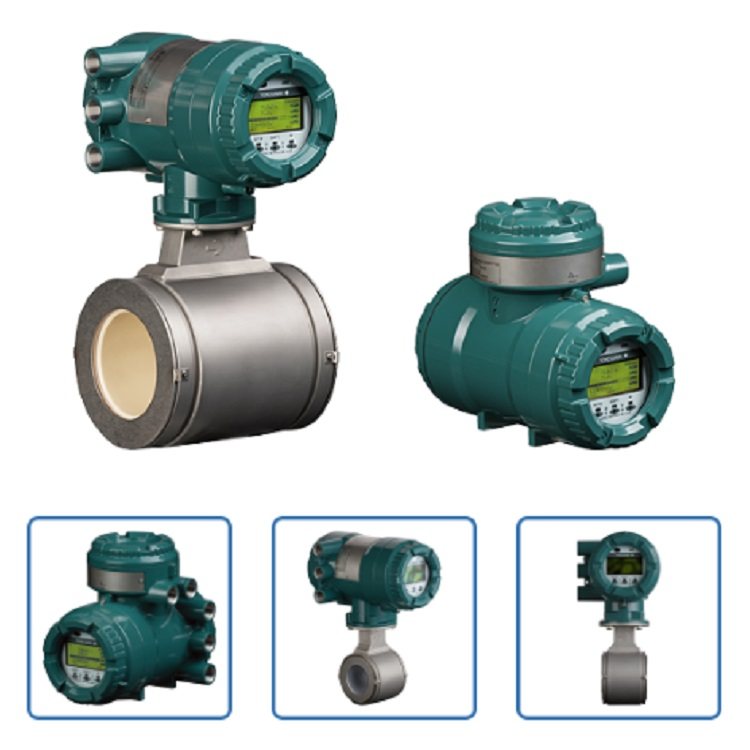

AXF015橫河電磁流量計

橫河AXF電磁流量計是在數十年現場實踐經驗基礎上研發的上等產品，不僅具有出色的可靠性，而且易于操作。

橫河AXF電磁流量計具有可更換式電極和電極污染程度診斷功能，非常便于維護。而且，AXF采用了雙頻勵磁方式(管徑小于400mm/16in適用)，大大減少了流體噪聲。另外，可選增強的雙頻勵磁方式，適用于要求更加苛刻的應用，可以保證更高的穩定性和更快的響應速度。

AXF現場總線電磁流量計具有基于FOUNDATION?現場總線的規格，通過更上等別的通信能力實現更加靈活的儀表配置，并且通過多點連線節省電纜，達到降低成本的目的。

FOUNDATION?現場總線是現場總線基金會(Fieldbus FOUNDATION)的注冊商標。

注:“雙頻勵磁法”是橫河電機的磚利技術。

特性: ADMAG AXF電磁流量計

電磁流量計面向用戶的性能

電極污染程度診斷

  連續監測電極上積累的絕緣物質的量來判斷何時需要進行維護?？蛇x的可更換式電極便于取出和清洗。

靈活的配線口朝向

  轉換器和端子盒可以變換各個朝向以配合安裝現場的配線位置。

清晰豐富的顯示功能

  大型全點陣背光LCD顯示可以三行顯示各種信息。當報警發生時，會顯示合理對策的完整描述。

輕松的設定

  常使用的參數整理在一個集合中，位于顯示屏的頂部。紅外線感應開關的采用，無需打開機蓋即可完成參數設定。

安裝后快速運行

  AXF交貨時就已經完成參數設定，所以在安裝和配線結束后即可投入運行。

電磁流量計產品系列的擴展

改進的精度規格

  標準精度為讀數的0.35%。使用選配件，可以得到更高的精度，校正精度為讀數的0.2%。

微小口徑法蘭型

  提供2.5mm的微小口徑法蘭型。

各種衛生型過程連接

  提供多種衛生型過程連接，包括Tri-Clamp、ISO、DIN和SMS。

電磁流量計增強的性能

增強的雙頻勵磁

  可選用增強的雙頻勵磁方式。為高濃度漿液或低電導率流體提供高度穩定的測量。低電導率達1μS/cm

  新設計的AXF轉換器可以實現電導率*低為1μS/cm的流體測量。(取決于管徑和流體條件)

高速脈沖輸出

  高速脈沖輸出10,000pps(pulses per second 每秒脈沖數)，適用于短時間批處理應用。

規格: ADMAG AXF電磁流量計

  AXF分離型傳感器 AXF一體型 AXFA14轉換器 AXFA11轉換器

公稱通徑 2.5~2600mm

(0.1~104in.)

[取決于模具類型] 2.5~400mm

(0.1~16in.)

[取決于模具類型] 適用管徑2.5~400mm

(0.1~16in.) 適用管徑2.5~2600mm

(0.1~104in.)

用途 普通型，防爆型，

衛生型，潛水型 普通型，防爆型，

衛生型 普通型，防爆型 普通型

流體溫度 -40～160℃ (-40~320℉)

(衛生型 -10~160℃ (14~320℉)) - 40～130℃ (-40~266℉)

(衛生型 -10~130℃ (14~266℉)) - -

環境溫度 -40~60℃ (-40~140℉) [取決于儀表型號]

精度 0.35% of rate (可選 0.2% of rate)

流體

電導率 1μS/cm以上(取決于管徑和流體條件)

襯里 特氟龍PFA/陶瓷/聚氨酯橡膠/

EPDM橡膠/天然軟質橡膠

[取決于儀表型號] - -

過程連接 Wafer，法蘭，衛生型過程連接

(Clamp[Tri-clamp，DIN，ISO]，Union thread[DIN，ISO SMS]，Butt-weld)，等 - -

信號電纜長度 - - 100m

(330ft) 200m

(660ft)

顯示器 - 多行背光LCD(全點陣)

自診斷 電極污染診斷，空管，線圈斷線診斷等

報警信息 顯示報警信息和相應對策(英語、德語、法語、意大利語、西班牙語、日語)

勵磁方式 雙頻勵磁: 管徑 2.5~400mm，

脈沖直流勵磁: 管徑 500~2600mm，

增強的雙頻勵磁(可選): 管徑 25~200mm

防爆型 ATEX，FM，CSA，IECEx，TIIS -

選配件 可更換式電極，可旋轉接線盒(轉換器)，襯里表面鏡面處理(PFA/陶瓷)，特殊密封墊圈等
